  • 18.07.2017, 05:46 #1

    По умолчанию Как сделать spdif transformer?

    Вторая попытка запустить Беринджер DCX2496 по цифре от Steinberg mr816 csx с его коаксиального выхода спдиф. Сначала запаял резистивный преобразователь импеданса, собрал красиво в коробочке от делителя осциллографа, зо см антенного кабеля и XLR - пустое дело оказалось.
    Интуитивно есть ощущение, что сигнала мало. Поэтому хочу попробовать такую схемку. Не представляю, как выглядит такой трансформатор, Что можно исп, для перемотки. Допустим колечки сетевых фильтров подойдут?

    Миниатюры Миниатюры

    Последний раз редактировалось J.Impro; 21.07.2017 в 12:09.

    Звукотехники должно быть немного!

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 08:24 #2

    По умолчанию Re: Как сделать spdif transformer?

    Можно использовать развязывающие трансформаторы от сетевых (LAN) карт.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 09:26 #3

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от J.Impro Посмотреть сообщение

    запаял резистивный преобразователь импеданса

    А тупо кабель RCA-XLR пробовали?
    Продажный адаптер https://www.bhphotovideo.com/c/produ...Data_Link.html например, нойтрик и канаре вроде тоже делают. flesh flash flush
    элиминация ипсилатеральных рефлексий Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 10:18 #4

    По умолчанию Re: Как сделать spdif transformer?

    Я в свое время, в цапе на UDA1351, сделал вот так. Колечко от материнки, диаметр примерно мм 12-15, намотка лапшой от витой пары сколько влезло. Мотается все в одну сторону, подключение (и вообще входную цепь SPDIF) посмотрите здесь. В финальной версии использовался готовый трансик CLP42-101 (правда он 1:1). Вот здесь его видно справа от джампика.

    Последний раз редактировалось Alex-L; 18.07.2017 в 10:47.

    Компьютер круче интереснее магнитолы: 2DIN моноблок для MMC Lancer-X: http://www.pccar.ru/showthread.php?t=18005

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 10:23 #5

    По умолчанию Re: Как сделать spdif transformer?

    Можно попробовать видеотрансформатор изолирующий,SPV-07T,вторичку на XLR переключить.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 11:40 #6

    По умолчанию Re: Как сделать spdif transformer?

    А что там за проблема? SPDIF в AES или наоборот?

    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 12:14 #7

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от Alex Посмотреть сообщение

    SPDIF в AES

    SPDIF в AES flesh flash flush
    элиминация ипсилатеральных рефлексий Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 12:53 #8

    По умолчанию Re: Как сделать spdif transformer?

    Ну тогда транс 1:1.25 не поможет, там 1:4 желательно.

    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 14:03 #9

    По умолчанию Re: Как сделать spdif transformer?

    Я тоже подумал, что лишнее не помешает.
    ---------- Сообщение добавлено 14:03 ---------- Предыдущее сообщение было 14:02 ----------

    ЦитатаСообщение от Alex-L Посмотреть сообщение

    Я в свое время, в цапе на UDA1351, сделал вот так. Колечко от материнки, диаметр примерно мм 12-15, намотка лапшой от витой пары сколько влезло. Мотается все в одну сторону, подключение (и вообще входную цепь SPDIF) посмотрите здесь. В финальной версии использовался готовый трансик CLP42-101 (правда он 1:1). Вот здесь его видно справа от джампика.

    Спасибо, поизучаю.
    А нужна ли входная цепь? А не маловато ли витков?

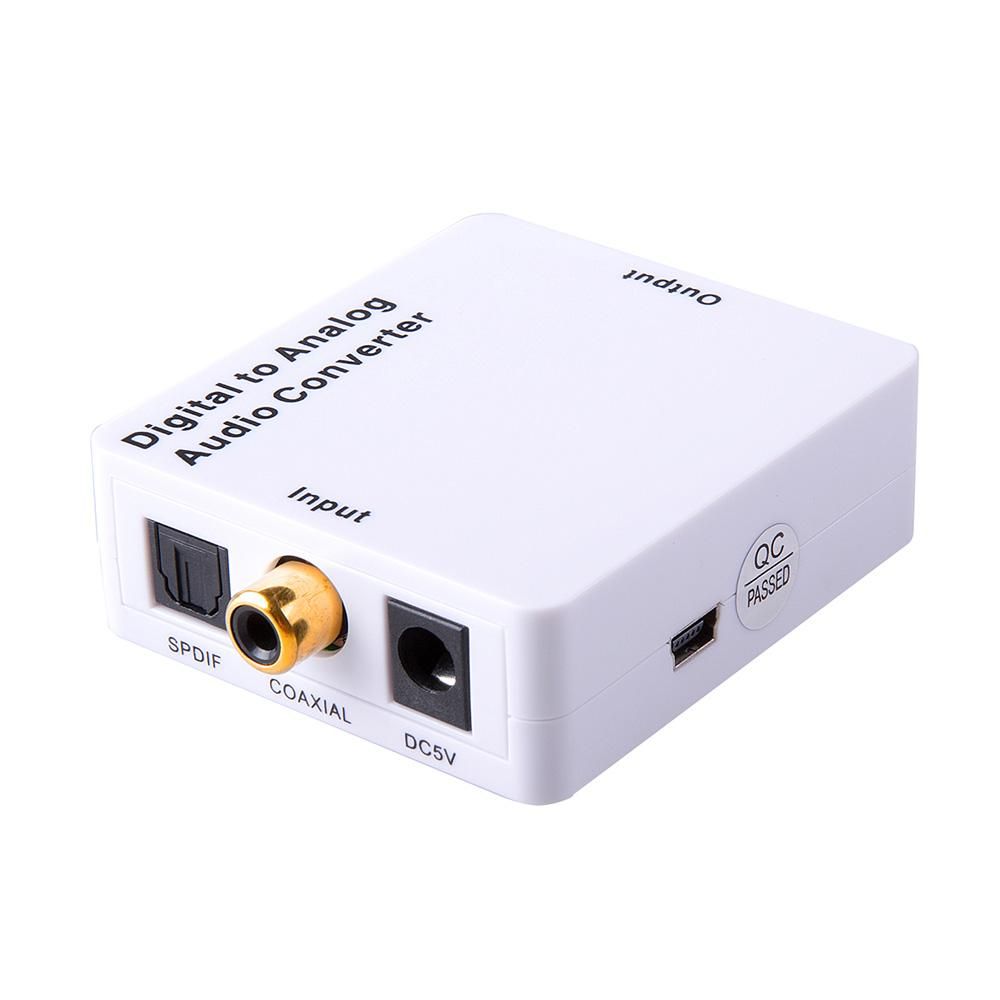

    Вот таку штуковину нашел, может ли там быть искомое? Нет там транса, к сожалению. Миниатюры Миниатюры

    Последний раз редактировалось J.Impro; 18.07.2017 в 14:31.

    Звукотехники должно быть немного!

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 14:34 #10

    По умолчанию Re: Как сделать spdif transformer?

    А нужна ли входная цепь?

    Подробностей не помню - давно дело было. Но эта схема "выстрадана" Без входной цепи что-то не работало, или работало не правильно - не помню.
    upd: Во, нашел - пост #22 и 26 и еще #146 в теме по ссылке ниже...

    А не маловато ли витков?

    В самый раз Я к этой конструкции сам с недоверием относился, но народ в коментах говорил что хороший трансик получился
    upd: Посты #30,31 в теме по ссылке ниже...
    Вот тема по этому цапу. Мои извращения начиная с поста #14

    Вот таку штуковину нашел, может ли там быть искомое?

    Сумневаюсь

    Последний раз редактировалось Alex-L; 18.07.2017 в 15:05.

    Компьютер круче интереснее магнитолы: 2DIN моноблок для MMC Lancer-X: http://www.pccar.ru/showthread.php?t=18005

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 15:26 #11

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от J.Impro Посмотреть сообщение

    Вот таку штуковину нашел, может ли там быть искомое? Нет там транса, к сожалению.

    Да найди любую не нужную сетевую карточку - там есть.

    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 17:41 #12

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от J.Impro Посмотреть сообщение

    . Не представляю, как выглядит такой трансформатор,

    Крышку на беренжере открыть и посмотреть как он выглядит.
    http://openreel.narod.ru/bsrc/bsrc.htm
    На спдиф и аес трансы одинаковые кстати. И даже работало, с теми и другими.
    Если источник спдиф, то на аесовском входе беренжера достаточно параллельно резистор поставить, чтобы входное сопротивление к 75 Ом подогнать. Это лучше, чем искать транс 1:1.21 - он простыми способами не делается, да и не особо и нужен на самом деле.
    ---------- Сообщение добавлено 17:41 ---------- Предыдущее сообщение было 17:39 ----------
    ЦитатаСообщение от Alex Посмотреть сообщение

    Ну тогда транс 1:1.25 не поможет, там 1:4 желательно.

    уровень согласовывать - да, а импеданс? с 1:4 импеданс же вобще ни в какие ворота.

    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 17:44 #13

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от Openreel Посмотреть сообщение

    с 1:4 импеданс же вобще ни в какие ворота.

    Ну, напряжение-же поднять нужно, у спдифа 0.5 вольта, а у АЭСа - 2.
    А импеданс уже резисторами догонять.
    P.S. На самом деле, оно и с 1:1 трансом должно работаь, поскольку миниммальное допустимое, у спдифа и АЭСа одинаковое - 0.2в.

    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 17:50 #14

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от Alex-L Посмотреть сообщение

    Я в свое время, в цапе на UDA1351, сделал вот так.

    Входное сопротивление почти 400 Ом?! Не, можно конечно конкретно забивать болт на стандарты, но зачем ТАКОЕ другим советовать, чтоб потом шнурки до посинения перебирать чтоль?!
    ---------- Сообщение добавлено 17:50 ---------- Предыдущее сообщение было 17:45 ----------
    ЦитатаСообщение от Alex Посмотреть сообщение

    Ну, напряжение-же поднять нужно, у спдифа пол вольта, а у АЭСа - 2

    Для домашних целей с шнурками длиной как правило меньше метра - оно вообще пофигу. Вход то на камне один и уровни туда приходят маленький для СПДИФа и конский для АЕСа, но все работает прекрасно, поскольку в даташит на камень укладывается. Вот если бы там шнурок метров на 200 был и помех море, тогда еще могли бы быть траблы с низким напряжением.

    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 18:29 #15

    По умолчанию Re: Как сделать spdif transformer?

    Я пытался своим осциллом радиолюбительским смотреть сигнал, он на грани 0,2 В, то есть на грани фола.
    Еще вопрос, как поведут себя входные индикаторы Б. в случае успеха? Покуда они не дернулись ни разу с корркт. цепью и чуть подмигнули напрямую.
    ---------- Сообщение добавлено 18:29 ---------- Предыдущее сообщение было 18:23 ----------
    [QUOTE=Openreel;2369033]Крышку на беренжере открыть и посмотреть как он выглядит.
    http://openreel.narod.ru/bsrc/bsrc.htm
    На спдиф и аес трансы одинаковые кстати. И даже работало, с теми и другими.
    Если источник спдиф, то на аесовском входе беренжера достаточно параллельно резистор поставить, чтобы входное сопротивление к 75 Ом подогнать. Это лучше, чем искать транс 1:1.21 - он простыми способами не делается, да и не особо и нужен на самом деле.
    У нас Б разные, вы имели в виду TL-037

    Звукотехники должно быть немного!

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 18:46 #16

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от J.Impro Посмотреть сообщение

    вы имели в виду TL-037

    Да. Там и схема лежит, можно поглядеть как входы сделаны.
    ЦитатаСообщение от J.Impro Посмотреть сообщение

    Еще вопрос, как поведут себя входные индикаторы Б. в случае успеха?

    ЦитатаСообщение от J.Impro Посмотреть сообщение

    У нас Б разные,

    Так может написать сразу модель? На моем индикаторов гора, по памяти гас красный err и загорался зеленый link или как-то похоже, уже забыл давно, там же еще от режимов работы все сильно зависит.
    По spdif работал всегда без проблем в обе стороны с Echo Gina, EMU0404 PCI, с глюками работал с M-Audio 2496(99.99% это глюки звуковухи). По AES в обе стороны работал с какой-то прошной многоканальной звуковухой, забыл уже модель. По оптике никогда не пробовал, мне оно не надо.

    WBR, Michael.
    Цель расчетов - понимание, а не числа (с) Хемминг.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 18:49 #17

    По умолчанию Re: Как сделать spdif transformer?

    Вот небольшая подборка по спдифу:
    http://altor1.narod.ru/Books_Docs/spdif0.pdf

    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 18:57 #18

    По умолчанию Re: Как сделать spdif transformer?

    Входное сопротивление почти 400 Ом?! Не, можно конечно конкретно забивать болт на стандарты, но зачем ТАКОЕ другим советовать, чтоб потом шнурки до посинения перебирать чтоль?!

    Ну не знаю... У меня с любыми (включая метровый кусок никаких проводков свитых косичкой) шнурками эта схема работала.

    Вот небольшая подборка по спдифу:

    "Не удалось загрузить документ PDF"

    Компьютер круче интереснее магнитолы: 2DIN моноблок для MMC Lancer-X: http://www.pccar.ru/showthread.php?t=18005

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 21:20 #19

    По умолчанию Re: Как сделать spdif transformer?

    ЦитатаСообщение от Alex-L Посмотреть сообщение

    Не удалось загрузить документ PDF"

    Наверное хостинг не дает скачивать по прямым ссылкам. Тогда можно через страничку: http://altor1.narod.ru/Books_Docs/books___docs.html

    "Прежде чем сделать открытие, загляни в учебник"
    "Проходные конденсаторы" - в аудиотехнике не применяются.
    <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    Ответить с цитированием Ответить с цитированием
  • 18.07.2017, 22:38 #20

    По умолчанию Re: Как сделать spdif transformer?

    И через страничку тоже ошибка...

    Звукотехники должно быть немного!

    Ответить с цитированием Ответить с цитированием
